Economizers

Förbättra COP i kylsystem

En economizer är en typ av underkylare som använder en del av det totala köldmedieflödet från kondensorn för att kyla resten av köldmedieflödet. Det förångade köldmediet går sedan in i kompressorn vid en mellanliggande trycknivå. Den kalla gasen från economizer kan också användas för att ge extra kylning till kompressorn.

Economizer-system

Ett economizer-system och ett log P/h-diagram. Köldmedieflödet delas efter punkt (b). Det mindre flödet (m1) förångas vid ett mellanliggande tryck för att kyla huvudflödet (m2). Den kalla mellanliggande gasen (f) kommer in i kompressorn via en särskild economizer-port.

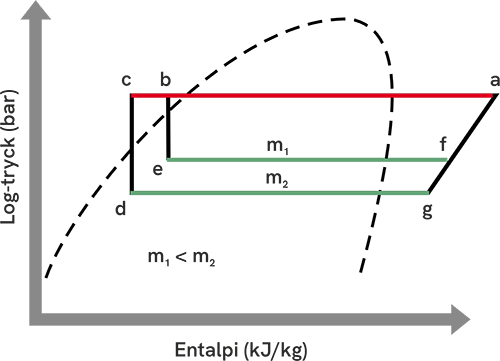

Log P/h diagram

Underkylningen av huvudflödet av köldmedium (m2) minskar kvaliteten på inloppsångan till förångaren, vilket ökar kylkapaciteten. Dessutom minskar det arbete som krävs av kompressorn på grund av den lägre flödeshastigheten i det första kompressionssteget (g) till (f) i figuren samt blandningen av flödena i det mellanliggande steget. Den sparade energin illustreras av det skuggade området i figuren. Den höga effektiviteten för economizer för SWEP:s lödda plattvärmeväxlare minimerar den nödvändiga temperaturskillnaden mellan underkylningen och förångningen, vilket i sin tur ökar systemets totala effektivitet.

SWEP-produkter som fungerar som economizer

SWEPs economizer förbättrar systemets COP genom att öka underkylningen från economizern.

Välj kapacitetsintervall

0 kW 0 kW

Använd vår selektionsprogramvara för specifikare alternativ.
