Économiseurs

Amélioration du COP dans les systèmes de refroidissement

Un économiseur est un type de sous-refroidisseur qui utilise une partie du flux total de réfrigérant provenant du condenseur pour refroidir le reste du flux de réfrigérant. Le réfrigérant évaporé entre alors dans le compresseur à un niveau de pression intermédiaire. Le gaz froid de l'économiseur peut également être utilisé pour fournir un refroidissement supplémentaire au compresseur.

Système d'économiseurs

Un système d'économiseurs et un diagramme logarithmique P/h. Le flux de réfrigérants est divisé après le point (b). Le plus petit débit (m1) s'évapore à une pression intermédiaire pour refroidir le débit principal (m2). Le gaz intermédiaire froid (f) entre dans le compresseur par un orifice spécial de l'économiseur.

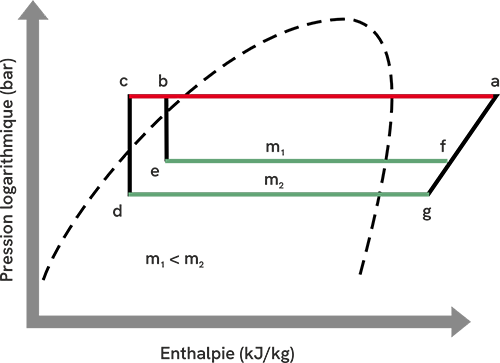

Diagramme Log P/h

Le sous-refroidissement du flux principal de réfrigération (m2) réduit la qualité de la vapeur d'entrée dans l'évaporateur, ce qui augmente la capacité de refroidissement. En outre, le travail requis par le compresseur est réduit en raison du débit plus faible dans la première étape de compression (g) à (f) dans la figure, ainsi que du mélange des flux dans l'étape intermédiaire. L'énergie économisée est illustrée par la zone ombrée de la figure. La performance élevée de l'échangeur économiseur à plaques brasées SWEP minimise la différence de température requise entre les flux de sous-refroidissement et d'évaporation, ce qui accroît l'efficacité globale du système.

Les produits SWEP qui fonctionnent comme des économiseurs

Les économiseurs SWEP améliorent le COP du système en augmentant le sous-refroidissement à partir de l'unité d'économiseur.
