SWEPs lödda plattvärmeväxlare

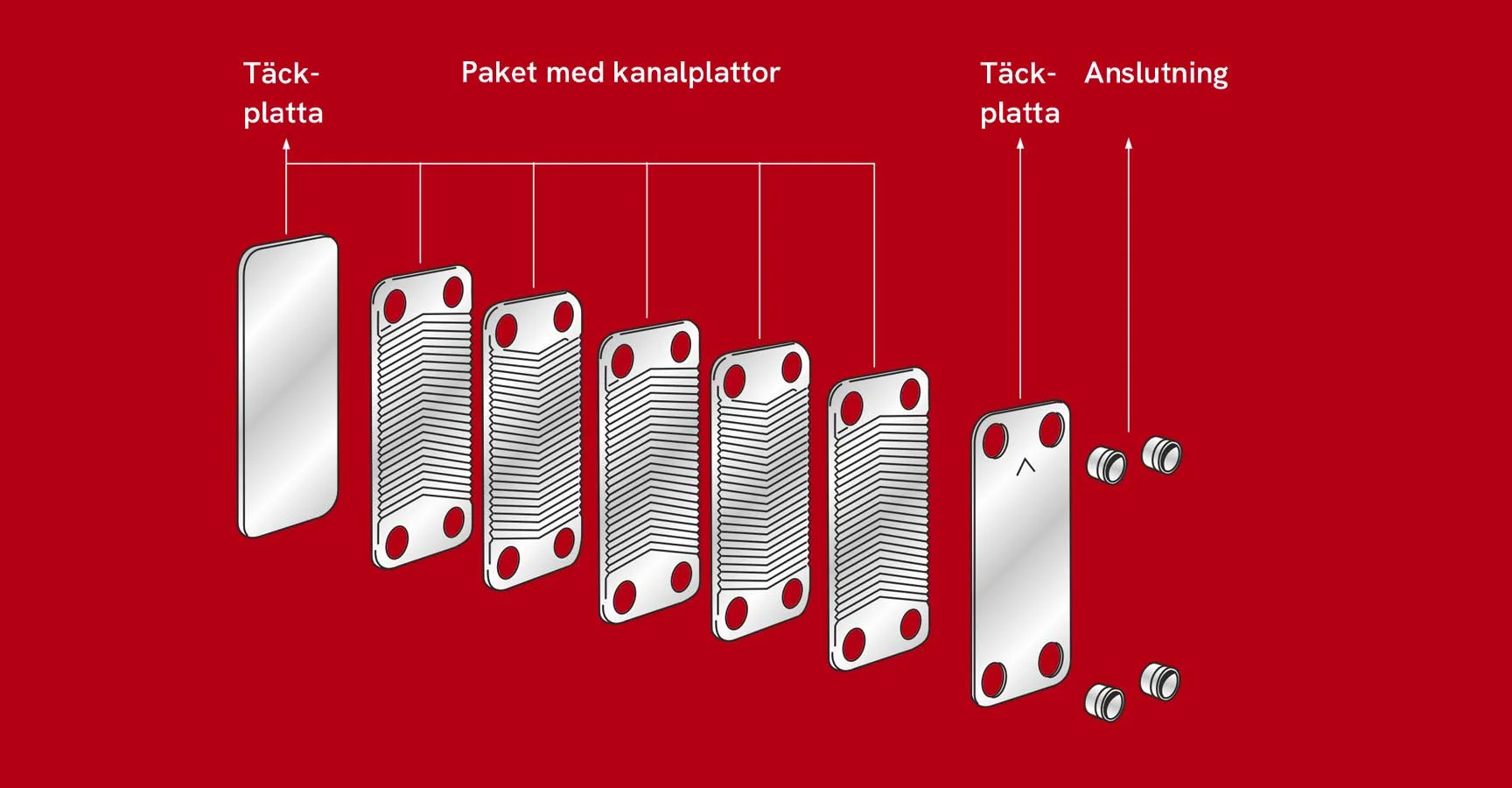

Staplade kanalplattor

SWEP:s lödda plattvärmeväxlare är konstruerade av staplade korrugerade plattor som är åtskilda av lager av fyllmedel och monterade mellan täckplattpaket. Under vakuumlödningsprocessen bildar lödmaterialet lödfogar vid varje kontaktpunkt mellan plattorna, vilket skapar två åtskilda interna kretsar med mycket komplexa kanaler.

Under drift kanaliserar värmeväxlaren ett kallt medium och ett varmt medium genom alternerande plattor i stapeln. När de två medierna strömmar förbi varandra (men aldrig blandas) överförs energi i form av värme från det ena till det andra.

Täckplattor och anslutningar

Täckplattpaketen består av tätningsplattor, blindringar och täckplattor. Täckplattornas tjocklek varierar beroende på typ, storlek och tryckklassificering av värmeväxlaren. Täckplattorna är utformade för att vara kompatibla med en rad olika anslutningar som kan anpassas för specifika applikationer.

Tätningsplattor

Tätningsplattor används för att täta utrymmena mellan täckplattorna och den första och sista kanalplattan. Vissa lödda plattvärmeväxlare har en blindring för att täta utrymmet mellan kanalplattan och täckplattan. I andra fall är blindringarna integrerade i täckplattan och den första och sista kanalplattan.

Anpassningsbara kanaler

Genom att variera typen av plattor inuti värmeväxlaren, liksom kanalmönstren på dessa plattor, ändras enhetens hydrauliska och termiska egenskaper, vilket gör det enkelt att optimera för ditt system. Till exempel kan två lödda plattvärmeväxlare ha samma tryckfall på båda sidor, trots olika flödeshastigheter.

Lödda plattvärmeväxlare med dubbla kretsar
Tvåstråk plattvärmeväxlare
Tvåstråks plattvärmeväxlare med dubbla kretsar

Anpassningsbara flöden

Värmeväxlare kan konstrueras med olika flödeskonfigurationer, beroende på applikation och behov. Lödda plattvärmeväxlare med parallellt flöde kan använda antingen medströms- eller motströmskonfigurationer.

Medströmsflöde
Motströmsflöde

Byggd för de tuffaste applikationerna

SWEPs lödda plattvärmeväxlare kan optimeras för höga designtryck och de tuffaste applikationerna. Våra standardkanalplattor är tillverkade av AISI 316 rostfritt stål som kan vakuum lödas antingen med ren koppar eller med ett nickelbaserat fyllmedel. För särskilt krävande applikationer erbjuder vi enheter som är helt tillverkade av rostfritt stål.

Hur gör vi det?

Ta en titt på vår produktion – från pressning, stapling och lödning
av plattor till testning och märkning.
