Échangeurs thermiques à plaques brasées SWEP

Plaques de canalisation empilées

Les échangeurs thermiques à plaques brasées SWEP sont constitués de plaques ondulées empilées, séparées par n métal d'apport de brasage et montées entre des paquets de plaques de recouvrement. Au cours du processus de brasage sous vide, le métal d'apport forme des joints brasés à chaque point de contact entre les différentes plaques, créant ainsi deux circuits internes séparés avec des canaux très complexes.

En fonctionnement, l'échangeur thermique fait circuler un fluide froid et un fluide chaud à travers des plaques alternées à l'intérieur de la pile. Lorsque les deux fluides circulent l'un devant l'autre (sans jamais se mélanger), l'énergie, sous forme de chaleur, est transférée de l'un à l'autre.

Plaques de recouvrement et connexions

Les paquets de plaques se composent de plaques d'étanchéité, de bagues aveugles et de plaques de recouvrement. L'épaisseur des plaques de recouvrement varie en fonction du type, de la taille et de la pression nominale de l'échangeur thermique. Les plaques de recouvrement sont conçues pour être compatibles avec une gamme de connexions différentes, qui peuvent être personnalisées pour des applications spécifiques.

Plaques d'étanchéité

Les plaques d'étanchéité sont utilisées pour sceller les espaces entre les plaques de recouvrement et la première et la dernière plaque de canalisation. Certains échangeurs à plaques brasées sont équipés d'une bague aveugle pour fermer l'espace entre la plaque de canalisation et la plaque de recouvrement. Dans d'autres cas, les bagues aveugles sont intégrées dans la plaque de recouvrement et dans la première et la dernière plaque de canalisation.

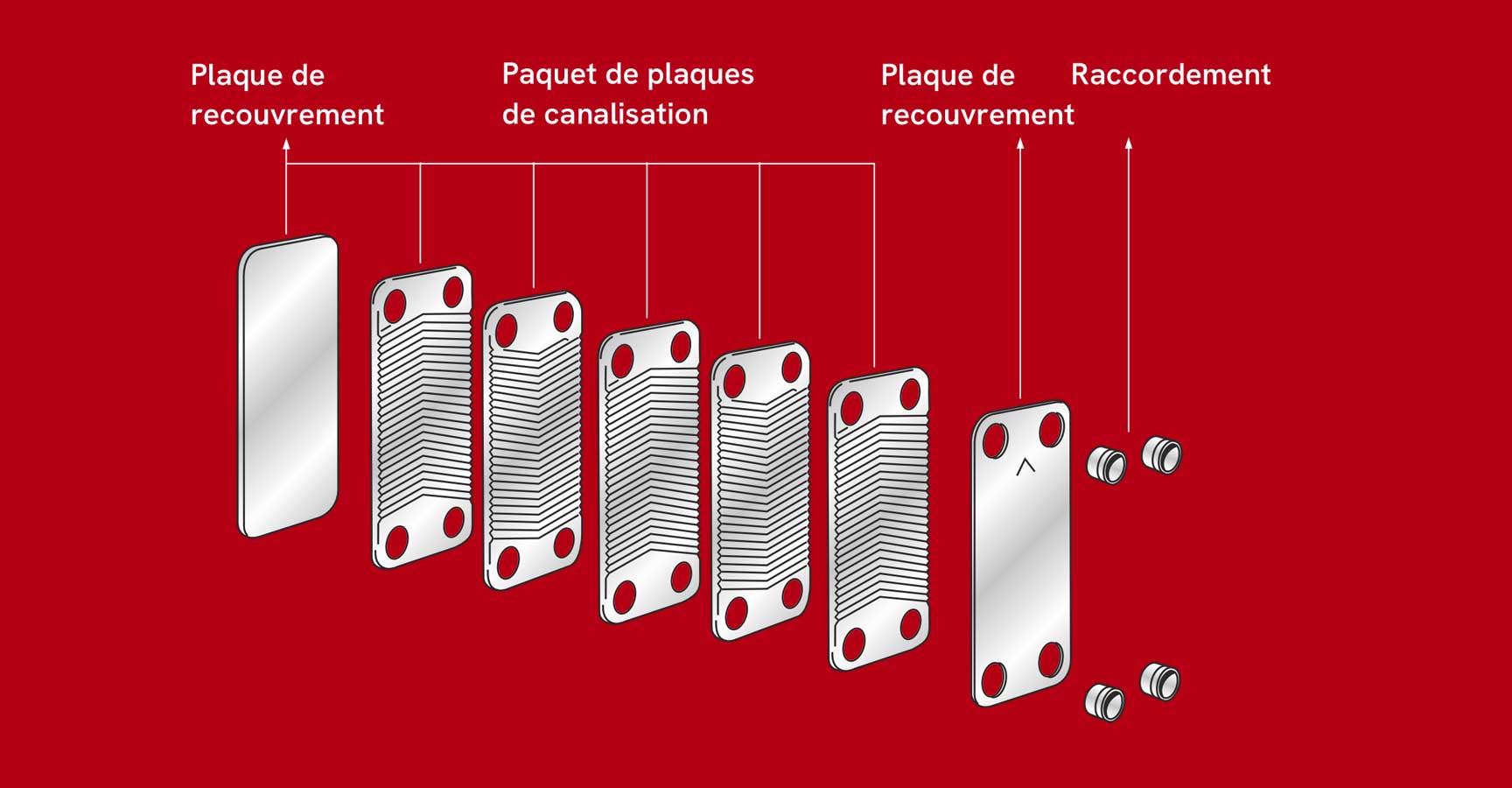

SWEP brazed plate heat exchangers channell package

Canaux personnalisables

La variation du type de plaques à l'intérieur de l'échangeur thermique, ainsi que la configuration des canalisations sur ces plaques, modifient les caractéristiques hydrauliques et thermiques de l'unité, ce qui permet de l'optimiser facilement pour votre système. Par exemple, deux échangeurs à plaques brasées peuvent avoir la même perte de charge des deux côtés, malgré des débits différents.

Échangeurs à plaques brasées à double circuit
Échangeurs thermiques à plaques brasées à deux passes
Échangeurs thermiques à plaques brasées à double circuit et à deux passes

Flux personnalisable

Les échangeurs thermiques peuvent être construits avec différentes configurations de flux, en fonction de votre application et de vos besoins en chaleur. Les échangeurs à plaques brasées à flux parallèles peuvent utiliser des configurations à co-courant ou à contre-courant.

Ecoulement co-courant
Ecoulement contre-courant

Conçu pour les applications les plus difficiles

Les échangeurs thermiques à plaques brasées SWEP peuvent être optimisés pour les pressions de conception élevées et les applications les plus difficiles. Nos plaques de canalisation standard sont fabriquées en acier inoxydable AISI 316, qui peut être brasé sous vide avec du cuivre pur ou un métal d'apport à base de nickel. Pour les applications particulièrement exigeantes, nous proposons des unités fabriquées entièrement en acier inoxydable.

Comment procédons-nous ?

Jetez un coup d'œil à notre production - du pressage, de l'empilage et du brasage des plaques aux tests et à l'étiquetage.
