SWEP AsyMatrix^TM

SWEP var det första företaget på marknaden som erbjöd asymmetriska lödda plattvärmeväxlare. SWEPs innovativa konfiguration med asymmetriska kanaler kombinerar maximal värmeöverföring på köldmediesidan med minimalt tryckfall på sekundärsidan. Denna asymmetriska plattdesignteknologi ger förbättrad termisk prestanda och högre termisk effektivitet än konventionella värmeväxlare med ett mindre avtryck och lägre energiförbrukning.

Fördelarna med SWEP AsyMatrix-teknologin är bland annat:

lägre energiförbrukning
lägre total ägandekostnad
optimering av systemets effektivitet och pumpens energianvändning
ökad flexibilitet i systemdesign
minimalt systemavtryck
förbättrad säkerhet tack vare låg köldmediemängd
minskade koldioxidutsläpp, baserat på optimerad användning av material och köldmedier.

Symmetriskt plattmönster

Den självbärande plattgeometrin för en lödd plattvärmeväxlare (BPHE) ger enastående prestanda med bara en bråkdel av vikten, avtrycket och den inre volymen för ett skal- och rörsystem. Plattdesignen för en symmetrisk BPHE är dock alltid en kompromiss där termisk prestanda balanseras mot fluidens tryckfall. Större värmeöverföring leder till högt tryckfall, vilket kan minska systemets prestanda.

SWEP AsyMatrix-plattmönster

Det asymmetriska plattmönstret för en SWEP AsyMatrix BPHE gör det möjligt att optimera kanalgeometrin så att den anpassas till applikationsområdet. SWEP AsyMatrix BPHE kombinerar utmärkt värmeöverföring med lågt tryckfall och minskad köldmediemängd. Detta förbättrar systemets hållbarhet och effektivitet samtidigt som den termiska och hydrauliska prestandan förbättras.

Hur fungerar det?

Samma massa flödar genom en asymmetrisk BPHE som genom en symmetrisk BPHE. De asymmetriska mönstren på plattorna gör det dock möjligt att uppnå optimal tryck- och värmeöverföring på båda sidor, vilket sparar energi.

Fördelarna med SWEP AsyMatrix i kylmaskiner

För att uppnå större kylkapacitet är vätskeflödena i kylmaskinerna höga. I traditionella värmeväxlare ökar ett högt vätskeflöde tryckfallet, vilket innebär att det krävs mer energi för pumpning, vilket minskar systemets totala effektivitet. SWEP AsyMatrix-teknologin minskar den inre kretsens uppsamlingsvolym med upp till 30 %, samtidigt som både trycket på sekundärsidan och flödeshastigheten bibehålls, vilket ger exceptionell värmeöverföring och förbättrad COP.

SWEP AsyMatrix för värmepannor

Förutom att SWEP var det första företaget på marknaden som erbjöd asymmetriska värmeväxlare var företaget också det första på marknaden som lanserade värmeväxlare som var speciellt utformade för värmepannor – SWEP:s E-serie. Vi arbetar kontinuerligt med att utveckla vår teknologi och lanserade vårt senaste koncept för asymmetrisk plattdesign under 2023.

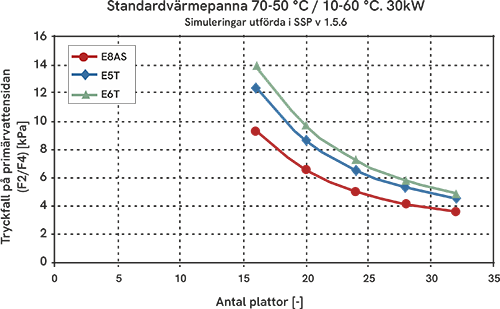

SWEP AsyMatrix erbjuder en genuint asymmetrisk lösning för applikationer med värmepannor med två termiskt olika sidor som ger

förbättrad värmeöverföring på tappvattensidan
lägre tryckfall på centralvärmesidan
färre plattor
mindre avtryck än tubvärmeväxlare.

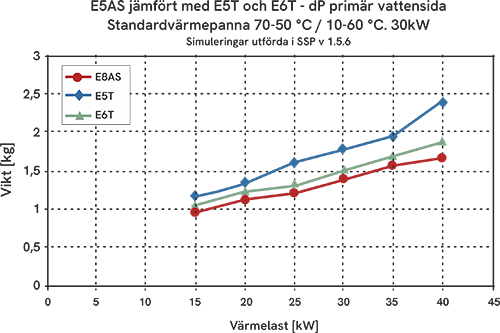

Mindre och lättare lödda plattvärmeväxlare kräver mindre pumpkapacitet i kretsar för central uppvärmning

SWEP AsyMatrix erbjuder en genuint asymmetrisk lösning för applikationer med värmepannor med två termiskt olika sidor.

SWEP AsyMatrix-serie

SWEP FI22AS, SWEP PIT5AS och SWEP FI190 är några av våra modeller som är utrustade med vår patenterade SWEP AsyMatrix-teknologi. De fungerar som asymmetriska förångare som kombinerar lågt vattentryckfall med hög prestanda i applikationer med kylmaskiner och värmepumpar. De levererar full prestanda vid både full och dellast.
