SWEP AsyMatrix^TM

SWEP a été la première entreprise sur le marché à proposer des échangeurs thermiques à plaques brasées asymétriques. La configuration innovante des canaux asymétriques de SWEP combine un transfert de chaleur maximal du côté des réfrigérants avec une perte de charge minimale du côté du secondaire. Cette technologie de conception de plaques asymétriques permet d'améliorer les performances thermiques et d'accroître l'efficacité par rapport aux échangeurs de chaleur conventionnels, tout en réduisant l'encombrement et la consommation énergétique.

Les avantages de la technologie SWEP AsyMatrix sont les suivants :

Réduction de la consommation énergétique
Réduction du coût total d'achat
Optimisation de l'efficacité du système et de l'utilisation énergétique de la pompe
Flexibilité accrue dans la conception des systèmes
Empreinte minimale du système
Sécurité accrue grâce à une faible charge de réfrigérants
Réduction des émissions de carbone, grâce à une utilisation optimisée des matériaux et des réfrigérants

Modèle de plaque symétrique

La géométrie des plaques autoportantes d'un échangeur thermique à plaques brasées (BPHE) offre des performances exceptionnelles pour une fraction seulement du poids, de l'encombrement et du volume interne d'un échangeur tubulaire. Néanmoins, la conception des plaques d'un BPHE symétrique reste un compromis entre performances thermiques et pertes de charges d'un liquide. Un transfert de chaleur plus important entraîne une perte de charge excessive, ce qui réduit les performances du système.

Modèle de plaque SWEP AsyMatrix

Le modèle de plaque asymétrique d'un BPHE SWEP AsyMatrix permet d'optimiser la géométrie du canal en fonction de la zone d'application. Les BPHE SWEP AsyMatrix combinent un excellent transfert de chaleur avec une faible perte de charge et une charge de réfrigérant réduite. Cela permet d'améliorer le développement durable et l'efficacité du système tout en améliorant les performances thermiques et hydrauliques.

Comment ça fonctionne ?

La même masse circule dans un BPHE asymétrique que dans un BPHE symétrique. Cependant, les modèles asymétriques des plaques permettent d'obtenir une pression et un transfert de chaleur optimaux des deux côtés, ce qui permet d'économiser de l'énergie.

Les avantages du SWEP AsyMatrix dans les groupes froids

Pour obtenir une plus grande capacité de refroidissement, les débits de fluide dans les groupes froids sont élevés. Dans les échangeurs thermiques traditionnels, un débit de fluide élevé augmente la perte de charge, ce qui signifie qu'il faut plus d'énergie pour le pompage, avec une baisse de l'efficacité globale du système pour corollaire. La technologie SWEP AsyMatrix réduit le volume de rétention du circuit intérieur jusqu'à 30 %, tout en maintenant à la fois la pression sur le côté secondaire et le débit, pour un transfert de chaleur exceptionnel et un COP amélioré.

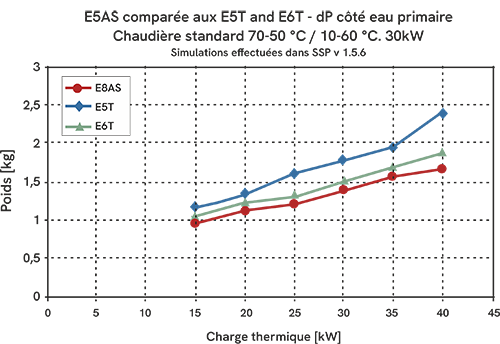

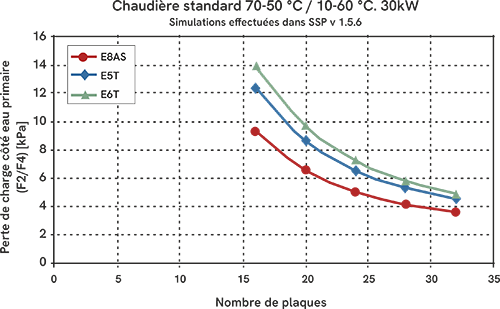

SWEP AsyMatrix pour les chaudières

En plus d'être la première entreprise sur le marché à proposer des échangeurs thermiques asymétriques, SWEP a également été la première entreprise sur le marché à lancer des échangeurs spécialement conçus pour l'industrie des chaudières - la gamme E de SWEP. Nous travaillons en permanence à l'amélioration de notre technologie, en lançant notre plus récent concept de conception de plaques asymétriques en 2023.

SWEP AsyMatrix offre une solution véritablement asymétrique pour les applications de chaudières, avec deux côtés thermiquement différents qui ont pour avantage

Un transfert de chaleur amélioré du côté eau de ville
Une perte de charge inférieure côté chauffage central
Moins de plaques
Un encombrement réduit par rapport à un échangeur tubulaire
Les échangeurs à plaques brasées, plus petits et plus légers, nécessitent moins de capacité de pompage dans les circuits de chauffage central

SWEP AsyMatrix offre une solution véritablement asymétrique pour les applications de chaudières, avec deux côtés thermiquement différents.

La gamme SWEP AsyMatrix

Les modèles SWEP FI22AS, SWEP PITW85AS et SWEP FI190 sont quelques-uns de nos modèles équipés de notre technologie SWEP AsyMatrix brevetée. Ils fonctionnent comme des évaporateurs asymétriques qui combinent une faible perte de charge de l'eau avec des performances élevées dans les applications de groupes froids et de pompes à chaleur. Ils offrent des performances optimales à pleine charge et à mi-charge.
