SWEP Hypertwain^TM

Introdotta per la prima volta nel 2022, la tecnologia SWEP Hypertwain ha rivoluzionato il concetto di cosa può fare uno scambiatore di calore a piastre brasate. Le porte ausiliarie su SWEP Hypertwain consentono un funzionamento reversibile ottimizzato sia nelle funzioni di riscaldamento che di raffreddamento, con una bassa carica del refrigerante, un minore consumo di energia e un ingombro estremamente ridotto.

Controllo migliorato

A differenza di un BPHE standard, un scambiatore di calore a piastre saldobrasate SWEP Hypertwain offre un controllo delle prestazioni migliorato, con l'evaporatore e lo scambiatore rigeneratore (scambiatore di calore SGHX) combinati in un'unica unità. SWEP Hypertwain migliora anche l'approccio di temperatura nel funzionamento reversibile e genera un elevato surriscaldamento, senza influire sulla temperatura di evaporazione.

Reversibilità effettiva per gli impianti di riscaldamento e raffreddamento

Sempre più pompe di calore e chiller sono progettati per essere utilizzati in modalità reversibile. La modalità reversibile rappresenta una sfida a causa del funzionamento equicorrente nello scambiatore di calore e comporta un effetto limitante dovuto al surriscaldamento nell'evaporatore. La conseguenza è una prestazione inferiore e quindi un maggiore consumo energetico in modalità reversibile. SWEP Hypertwain è stato progettato per affrontare queste sfide.

I vantaggi di SWEP Hypertwain sono:

Riduzione del costo totale di gestione
Riduzione del consumo di energia
Riduzione del volume di refrigerante nel sistema
Design compatto con un minor impiego di materiale
Ingombro minimo del sistema
Maggiore sicurezza grazie alla ridotta carica di refrigerante
Ridotte emissioni di carbonio grazie all'uso ottimizzato di materiali e refrigeranti

Una sinergia imbattibile

I BPHE Hypertwain di SWEP consentono di sfruttare i vantaggi di un scambiatore di calore SGHX evitandone gli svantaggi. Lo scambiatore SWEP Hypertwain è costruito con una zona dedicata all'evaporazione e una piccola area vicino alla porta di uscita ottimizzata per il surriscaldamento del refrigerante. Questa zona funge da scambiatore di calore SGHX integrato (iSGHX).

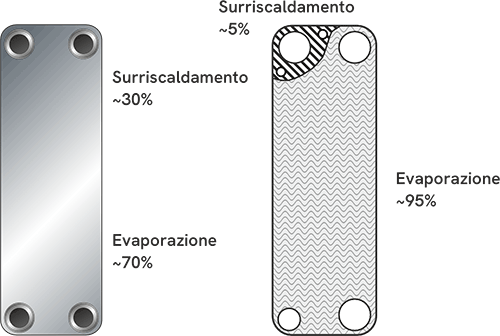

Questo design consente un utilizzo più efficiente della piastra, in quanto richiede solo il 5% dell'area per surriscaldare il gas refrigerante rispetto a un evaporatore convenzionale, che richiede circa il 30%. Ottimizzando la piastra in questo modo, si aumenta la superficie della piastra disponibile per l'evaporazione. L'aumento della temperatura di evaporazione che ne deriva migliora l'efficienza complessiva del sistema. Risolto il problema del surriscaldamento, lo scambiatore SWEP Hypertwain può funzionare sempre come evaporatore a flusso equicorrente.

SWEP Hypertwain: una combinazione imbattibile

Scambio termico ottimizzato sia in riscaldamento che in raffreddamento

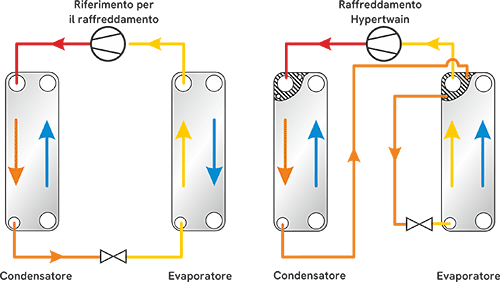

La risoluzione del problema del surriscaldamento consente a SWEP Hypertwain di funzionare sempre come evaporatore a flusso equicorrente, il che significa che quando il sistema viene invertito, SWEP Hypertwain si comporta come un condensatore con flusso in controcorrente. A differenza dei BPHE convenzionali, questo flusso di evaporazione equicorrente ottimizza lo scambio di calore sia in riscaldamento che in raffreddamento.

Quando SWEP Hypertwain funziona come condensatore, il flusso di liquido verso lo scambiatore SGHX viene disattivato e l'unità funziona come un condensatore convenzionale. Di conseguenza, un sistema dotato di scambiatori di calore SWEP Hypertwain è efficiente sia nel riscaldamento che nel raffreddamento.

Scambio termico ottimizzato sia in modalità riscaldamento che in modalità raffreddamento

Ecco il modello TW250AS

Il modello TW250AS è una pompa di calore ad alta efficienza che integra la tecnologia SWEP Hypertwain. È ottimizzato in modo particolare per l'utilizzo con refrigeranti ad alta pressione in pompe di calore e chiller reversibili scroll e rotativi.
