SWEP AsyMatrix^TM

SWEP è stata la prima azienda sul mercato a offrire scambiatori di calore asimmetrici a piastre saldobrasate. L'innovativa configurazione asimmetrica dei canali di SWEP combina il massimo trasferimento del calore sul lato refrigerante con una minima perdita di carico sul lato secondario. Questa tecnologia delle piastre asimmetriche offre una prestazione termica migliorata e una maggiore efficienza rispetto agli scambiatori di calore convenzionali, con un ingombro ridotto e un consumo di energia inferiore.

I vantaggi della tecnologia SWEP AsyMatrix includono:

Riduzione del consumo di energia
Riduzione del costo totale di gestione
Ottimizzazione dell'efficienza del sistema e ottimizzazione del consumo energetico della pompa
Maggiore flessibilità nella progettazione del sistema
Ingombro minimo del sistema
Maggiore sicurezza grazie alla bassa carica del refrigerante
Riduzione delle emissioni di carbonio, basata sull'uso ottimizzato dei materiali e del refrigerante

Geometria della piastra simmetrica

La geometria autoportante delle piastre di uno scambiatore di calore a piastre saldobrasate (BPHE) offre prestazioni eccezionali con solo una frazione del peso, dell'ingombro e del volume interno rispetto a uno scambiatore a fascio tubiero. Tuttavia, il design delle piastre di un BPHE simmetrico rappresenta sempre un compromesso, in cui le prestazioni termiche sono bilanciate dalla perdita di carico del fluido. Un trasferimento del calore più elevato comporta un'eccessiva perdita di carico, riducendo le prestazioni dell'impianto.

Geometria della piastra SWEP AsyMatrix

La geometria asimmetrica della piastra di uno scambiatore BPHE SWEP AsyMatrix consente di ottimizzare la geometria dei canali in base all'area di applicazione. Gli scambiatori di calore a piastre saldobrasate SWEP AsyMatrix combinano un eccellente trasferimento del calore con una bassa perdita di carico e una bassa carica del refrigerante. Ciò migliora la sostenibilità e l'efficienza del sistema, ottimizzando nel contempo le prestazioni termiche e idrauliche.

Come funziona?

La stessa portata fluisce attraverso un BPHE asimmetrico come attraverso uno simmetrico. Tuttavia, la geometria asimmetrica delle piastre consente di ottenere una pressione e uno scambio termico ottimale su entrambi i lati, con un conseguente risparmio energetico.

I vantaggi di SWEP AsyMatrix nei chiller

Per ottenere una maggiore capacità di raffreddamento, i flussi di fluido nei chiller sono elevati. Negli scambiatori di calore tradizionali, un flusso elevato di fluido aumenta le perdite di carico, il che implica un maggiore fabbisogno energetico per il pompaggio e una riduzione complessiva dell'efficienza del sistema. La tecnologia SWEP AsyMatrix riduce il volume complessivo del circuito interno fino al 30%, mantenendo nel contempo sia la pressione sul lato secondario che la portata, per uno scambio termico eccezionale e un COP migliorato.

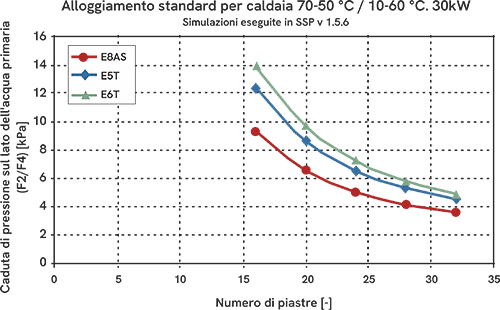

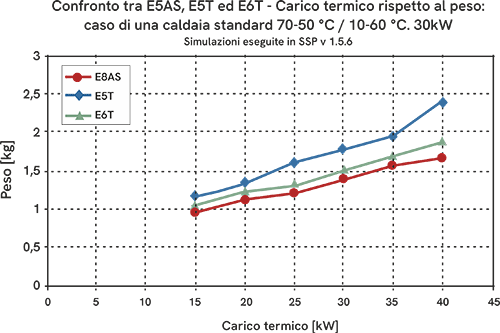

SWEP AsyMatrix per le caldaie

Oltre a essere la prima azienda sul mercato a proporre gli scambiatori di calore asimmetrici, SWEP è stata anche la prima azienda sul mercato a lanciare scambiatori di calore appositamente progettati per l'industria delle caldaie: la linea E di SWEP. Lavoriamo costantemente per migliorare la nostra tecnologia e nel 2023 abbiamo lanciato il nostro più recente concept di progettazione delle piastre asimmetriche.

SWEP AsyMatrix offre una soluzione realmente asimmetrica per le applicazioni con caldaie, con due lati termicamente diversi che garantiscono

Miglioramento del trasferimento del calore sull'acqua potabile
Perdita di carico più bassa sul lato del riscaldamento centralizzato
Meno piastre
Ingombro inferiore rispetto allo scambiatore di calore a fascio tubiero
Gli scambiatori di calore a piastre saldobrasate, più piccoli e leggeri, richiedono una minore capacità di pompaggio nei circuiti di riscaldamento centralizzato

SWEP AsyMatrix offre una soluzione realmente asimmetrica per le applicazioni con caldaie, con due lati termicamente diversi.

La gamma SWEP AsyMatrix

I modelli SWEP FI22AS, SWEP PIT5AS e SWEP FI190 sono alcuni dei nostri modelli dotati della nostra tecnologia brevettata SWEP AsyMatrix. Funzionano come evaporatori asimmetrici che combinano una bassa perdita di carico dell'acqua con elevate prestazioni nelle applicazioni con chiller e pompe di calore. Garantiscono prestazioni ottimali a carico sia totale sia parziale.
