Scambiatori di calore a piastre saldobrasate SWEP: come funzionano?

Piastre a canali sovrapposte

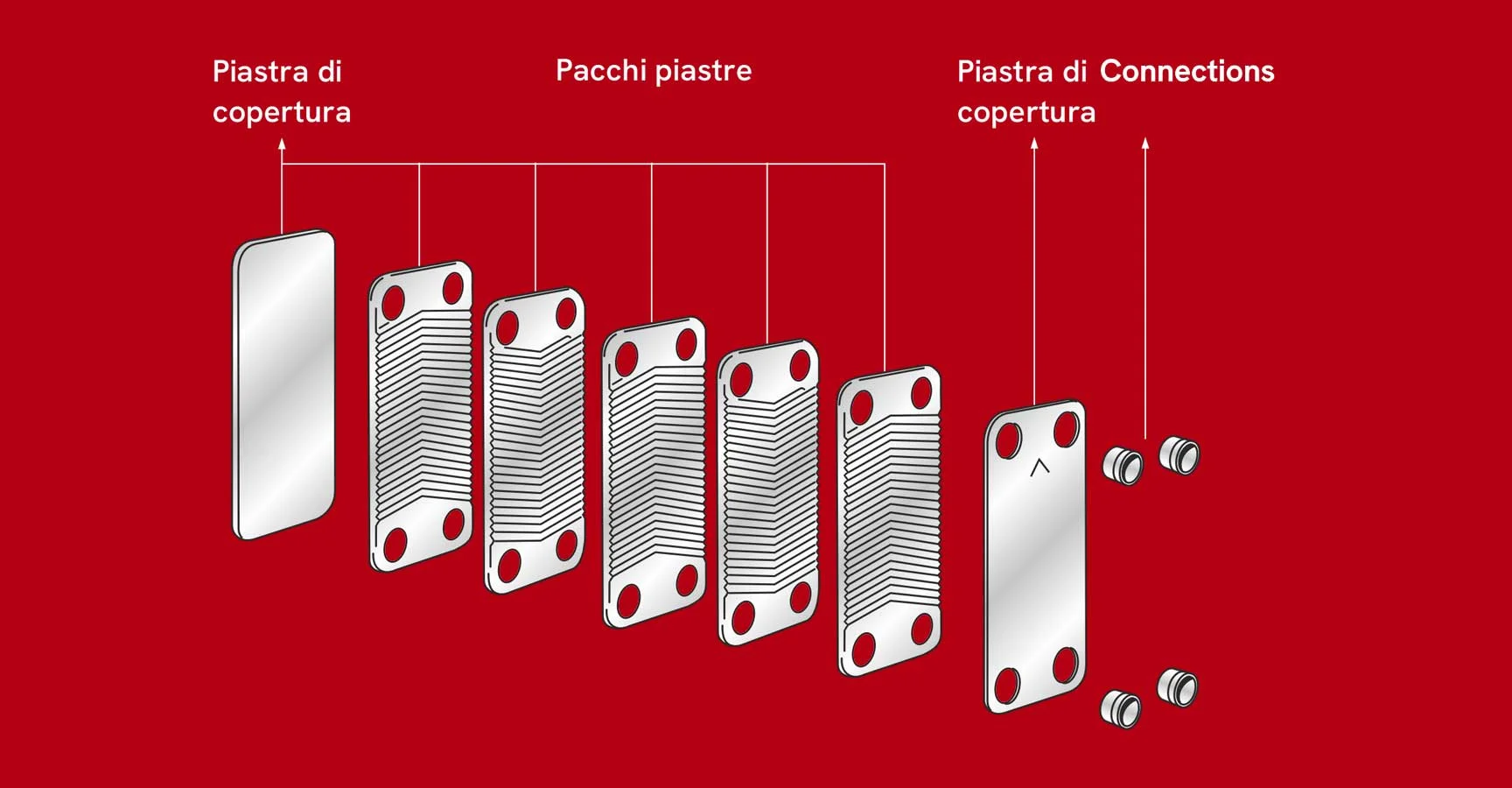

Gli scambiatori di calore a piastre saldobrasate SWEP sono costituiti da piastre corrugate sovrapposte, separate da strati di materiale di riempimento e montate tra pacchetti di piastre di copertura. Durante il processo di brasatura sottovuoto, il materiale di riempimento forma giunti brasati in ogni punto di contatto tra le piastre, creando due circuiti interni separati con canali altamente complessi.

Durante il funzionamento, lo scambiatore di calore convoglia un fluido freddo e un fluido caldo attraverso piastre alternate all'interno dello stack. Quando i due fluidi si incontrano (senza mai mescolarsi), l'energia, sotto forma di calore, viene trasferita dall'uno all'altro.

Piastre di copertura e collegamenti

I pacchetti di piastre di copertura sono composti da piastre di tenuta, anelli ciechi e piastre di copertura. Lo spessore delle piastre di copertura varia a seconda del tipo, delle dimensioni e della pressione nominale dello scambiatore di calore. I gruppi di piastre di copertura sono progettati per essere compatibili con una vasta gamma di connessioni diverse, personalizzabili per applicazioni specifiche.

Piastre di tenuta

Le piastre di tenuta vengono utilizzate per sigillare gli spazi tra le piastre di copertura e la prima e l'ultima piastra del canale. Alcuni scambiatori di calore a piastre saldobrasate sono dotati di un anello cieco per sigillare lo spazio tra la piastra del canale e la piastra di copertura. In altri casi, gli anelli ciechi sono integrati nella piastra di copertura e nelle prime e nelle ultime piastre.

Canali personalizzabili

Variando il tipo di piastre all'interno dello scambiatore di calore, nonché la configurazione dei canali su tali piastre, è possibile modificare le caratteristiche idrauliche e termiche dell'unità, facilitando l'ottimizzazione del sistema. Ad esempio, due scambiatori di calore a piastre saldobrasate possono presentare la stessa perdita di carico su entrambi i lati, nonostante portate diverse.

Scambiatori di calore a piastre saldobrasate a doppio circuito
Scambiatori di calore a piastre saldobrasate a due passi
Scambiatori di calore a piastre saldobrasate a doppio circuito ed a doppio passo

Flussi personalizzabili

Gli scambiatori di calore possono essere realizzati con diverse configurazioni di flusso, in base alle applicazioni e alle esigenze specifiche. Gli scambiatori di calore a piastre saldobrasate a flusso parallelo possono essere configurati sia in flusso equicorrente che in controcorrente.

Flusso equicorrente
Flusso in controcorrente

Progettato per le applicazioni più impegnative

Gli scambiatori di calore a piastre saldobrasate SWEP possono essere ottimizzati per pressioni di progetto elevate e applicazioni particolarmente impegnative. Le nostre piastre con canali standard sono realizzate in acciaio inox AISI 316, che può essere brasato sottovuoto con rame puro o con un materiale di riempimento a base di nichel. Per applicazioni particolarmente esigenti, proponiamo unità realizzate interamente in acciaio inox.

Come procediamo?

Ecco il nostro processo di produzione: dalla pressatura, all'impilaggio e alla brasatura
delle piastre, fino al collaudo e all'etichettatura.
