Organic Rankine Cycle
Nutzung von niederwertiger Wärme oder Abwärme zur Stromerzeugung
Der Organic Rankine Cycle (ORC) wendet das Prinzip des Dampf-Rankine-Kreislaufs auf organische Flüssigkeiten mit niedrigem Siedepunkt an. Diese Flüssigkeiten werden als Arbeitsmedium zur Stromerzeugung aus niederwertigen Wärmequellen wie Biomasseverbrennung, Industrieabwärme und Erdwärme eingesetzt. Der Vorteil des ORC-Kreislaufs besteht darin, dass Kältemittel und organische Flüssigkeiten im Gegensatz zu Dampf trocken oder isentrop sein können. Diese Flüssigkeiten können expandiert werden, ohne dass die Gefahr besteht, dass sie sich in der Turbine verflüssigen und bei isentroper Expansion überhitzt werden. Da diese Flüssigkeiten einen niedrigeren Siedepunkt als Wasser haben, verdampfen sie bei niedrigeren Temperaturen und dehnen sich weiter aus, was eine ideale Leistung in Niedrigtemperatursystemen ermöglicht.

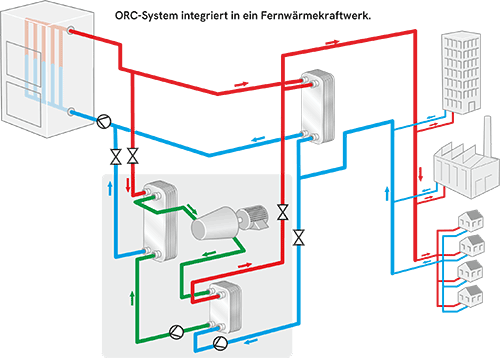

Optimiert für ORC-Systeme
Die Leidenschaft für energieeffiziente Technologien hat SWEP dazu bewogen, seine umfangreichen Erfahrungen in diesem Bereich in die Entwicklung von ORC-Systemen einfließen zu lassen, die in der Lage sind, Strom aus Abwärme zurückzugewinnen und zu erzeugen. SWEP verfügt über ein flexibles, modulares Portfolio an gelöteten Plattenwärmetauschern, die für ORC-Systeme optimiert sind.
Nachhaltigkeit
WÄRMERÜCKGEWINNUNG
Wärmerückgewinnung mit den BPHE von SWEP
Mit der Hilfe von gelöteten Plattenwärmeübertragern gewinnt das ORC-System Wärme aus niederwertigen Energiequellen wie industrieller Abwärme, Erdwärme und Biomasseverbrennung zurück. Die kompakten BPHE-Systeme von SWEP können an allen Stellen innerhalb der ORC-Systeme eingesetzt werden, wo sie die Effizienz steigern und die Wirtschaftlichkeit verbessern. Eigenständige SWEP-Wärmeübertrager können als Vorwärmer eingesetzt oder in das Verdampferdesign integriert werden.
BPHE von SWEP für Rankine-Cycle-Systeme
Eine Kombination aus Vorwärmer und Verdampfer eignet sich nicht für Anwendungen, die Dampf als Wärmequelle nutzen und bei denen Temperaturunterschiede von mehr als 100 K auftreten. Solche Anwendungen erfordern separate Wärmeübertrager für Vorwärmung und Verdampfung, um die thermische Belastung zu verringern.
ORC-Systeme werden häufig in Modulform hergestellt. Die BPHE von SWEP wurden dabei erfolgreich als Wärmeübertrager in ORC-Systemen aller Art eingesetzt.
Wie geschaffen für diese Aufgabe
Organic Rankine Cycle
Der B649 von SWEP eignet sich perfekt als Verdampfer in ORC-Systemen. Er zeichnet sich durch seine großen Anschlüsse aus, die es ihm ermöglichen, strenge Anforderungen an den Druckverlust zu erfüllen. Darüber hinaus ist das Gerät mit einer Vielzahl von Plattenprägungen erhältlich, die eine Anpassung der Leistung an die Anforderungen des Systems ermöglichen.
Einschlägige Produkte für ORC-Anwendungen
Die gelöteten Plattenwärmeübertrager des Typs B von SWEP verfügen über große Anschlüsse und L-Platten, um den Druckverlust zu reduzieren. Unser Sortiment mit großem Leistungsbereich ist mit 6-Zoll-Anschlüssen ausgestattet.
Wenn Sie auf der Suche nach spezifischeren Optionen sind, verwenden Sie bitte unsere Auswahlsoftware.
Erfolgsgeschichten
