Cycle Organique de Rankine

Le cycle organique de Rankine (ORC) applique le principe du cycle de vapeur Rankine à des fluides organiques qui ont un point d'ébullition bas. Ces fluides sont utilisés comme moyen de travail pour générer de l'énergie à partir de sources de chaleur de faible qualité, telles que la combustion de la biomasse, la chaleur des déchets industriels et la chaleur géothermique. L'avantage de l'ORC est que, contrairement à la vapeur, les réfrigérants et les fluides organiques peuvent être secs ou isentropiques. Ces fluides peuvent se détendre sans risque de créer de la condensation dans la turbine et peuvent devenir surchauffés lors de la détente isentropique. Ces fluides ayant un point d'ébullition inférieur à celui de l'eau, ils s'évaporent à des températures plus basses et se dilatent également davantage, offrant ainsi des performances idéales dans les systèmes à basse température.

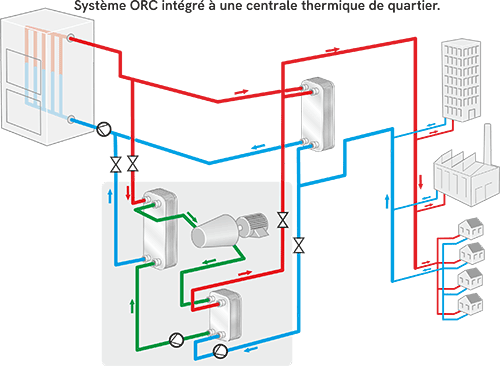

Optimisé pour les systèmes ORC

Grâce à sa grande expérience des grands systèmes de réfrigération et à sa passion pour les technologies à haut rendement énergétique, SWEP a contribué au développement de systèmes ORC capables de récupérer et de produire de l'électricité à partir de la chaleur résiduelle. SWEP propose un portefeuille flexible et modulaire de BPHE, optimisé pour les systèmes ORC.

développement durable

RÉCUPÉRATION D'ÉNERGIES

Récupérer de la chaleur avec les BPHE SWEP

Avec l'aide des BPHE, l'ORC est capable de récupérer la chaleur de sources d'énergie de faible qualité, notamment la chaleur des déchets industriels, la chaleur géothermique et la combustion de la biomasse. Les SWEP compacts peuvent être utilisés dans toutes les positions du système ORC, où ils renforcent l'efficacité et améliorent la rentabilité. Les évaporateurs autonomes de SWEP peuvent être installés comme pré-chauffeurs ou inclus dans la conception de l'évaporateur.

À propos de la récupération d'énergies

BPHE SWEP pour les systèmes à cycle de Rankine

Un pré-chauffeur/évaporateur combiné ne convient pas aux applications qui utilisent la vapeur comme source de chaleur et connaissent des différences de température supérieures à 100K. Ces applications nécessitent des échangeurs de chaleur séparés pour le préchauffage et l'évaporation, afin de réduire les contraintes thermiques.

Les ORC sont souvent fabriqués sous forme de modules. Les échangeurs thermiques à plaques brasées SWEP ont été utilisés avec succès pour tous les éléments d'échange de chaleur dans tous les types de systèmes ORC.
